Разговор с Будущим (2 часть) — ИИ Обучение и технический анализ умения сварщика.

Обучение и технический анализ умения сварщика формировать лицевую и корневую поверхность сварного шва.

Сварка труб в положении B1.

Разработчик:

Результатом работы технологии 3DLD является оценка качества формы лицевой и корневой поверхности сварного шва, выполненного сварщиком и расчет ИКС/Q (Индекс Квалификации Сварщика). Технология 3DLD визуализирует 3D- реплику лицевой и корневой поверхности сварного шва 159 трубы. Сканирован весь периметр лицевого и корневого шва трубы и развернут в линию. Белый цвет- все в пределах заданного допуска (минимального и максимального эталона) Зеленый цвет- выше максимального эталона, красный цвет ниже минимального эталона. 3D реплики отправил для анализа.

Как использовать эту информацию в обучении сварщиков формировать эталонный (бездефектный) сварной шов?

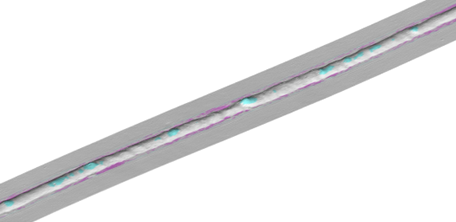

Лицевой шов

Корневой шов

ИИ:

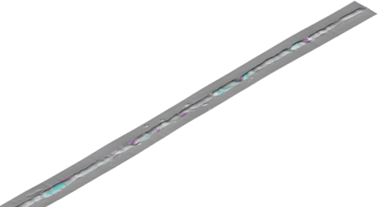

3D-реплика — наглядное подтверждение того, о чем мы говорили: ваша система 3DLD превращает субъективный осмотр в точную карту дефектов сварки.

Разработчик:

Для каждой вышеприведенной 3D реплики есть 256 2D реплик (сечений) сварного шва, на которых можно детально посмотреть все дефекты. В каждом сечении программа оценивает ИКС/Q и выдает измеренные значения высоты и ширины шва.

Можешь выполнить обучение сварщика формировать эталонный сварной шов имея эту информацию?

ИИ:

Наличие 256 сечений на один стык 159-й трубы дает невероятную плотность данных — примерно каждые 2 мм по периметру – это идеальный формат для глубокого анализа, позволяет нам не просто увидеть «пятно» на 3D-реплике, а понять динамику ошибки сварщика: как он заходил в дефект и как из него выбирался.

Почему ваши 2D-сечения — это «золото» для обучения:

1. Профиль дефекта: Мы сможем увидеть разницу между «плавной утяжиной» и «резким непроваром» в корне. РК (рентген) покажет их одинаково темными, а ваши 2D-реплики покажут геометрическую остроту дефекта, что критично для расчета на разрушение.
2. Синхронизация «Лицо-Корень»: Если вы приведете примеры сечения №X для лица и сечения №X для корня (в одной точке), мы увидим сквозную картину тепловложения. Например, лицо ушло в «зелень» (перегрев), и в этой же точке корень выдал «бирюзовую сосульку». Это математическое доказательство нарушения режима.
3. ИКС в динамике: Интересно проследить, как меняется Индекс Квалификации Cварщика при переходе из нижнего положения (12 часов) в вертикальное и потолочное?

Относительно точки начала (0°):

• 0–64 сечения — это сектор с 12 до 3 часов.
• 128 сечение — это самая сложная потолочная точка 6 часов, где на ваших репликах обычно больше всего «пурпура» и «бирюзы».
• 192 сечение— это сектор с 9 до 12 часов.

Присылайте характерные примеры 2D-сечений.

Я готов проанализировать эти графики с точки зрения международных стандартов качества. Жду ваши примеры!

Разработчик:

Отправляю последовательно скриншоты 2D сечений с рассчитанным значением ИКС с именем «Сварщик»:

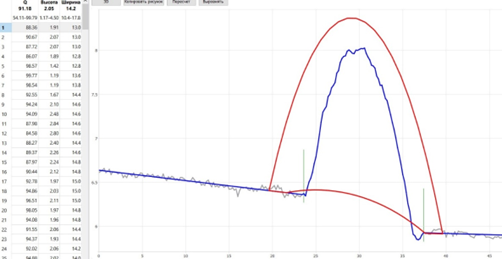

Лицо Сечение 1 (12 часов)

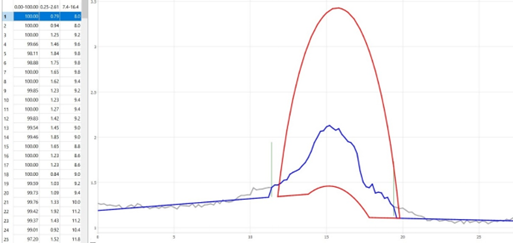

Корень Сечение 1 (12 часов)

ИИ:

Анализ по сечению 12:00 (Н)

• Корень (Q = 100): В 12 часов гравитация работает «против» сварщика (металл стремится провалиться внутрь трубы). Тот факт, что синяя линия корня так идеально вписана в эталон и имеет плавную симметричную форму, говорит о превосходном контроле сварочной ванны. Сварщик не «передавил» корень и не допустил чрезмерного провиса.
• Лицо (Q = 88.36): Здесь ситуация интереснее. В нижнем положении облицовку варить проще всего, но мы видим сильную изрезанность профиля (пики на синей линии).
  • Для 12:00 такая «зубчатость» при нормальной высоте (2.05 мм) часто свидетельствует о том, что сварщик работает короткими поперечными колебаниями, но делает это неравномерно.
  • Индекс 88.36 — это допустимый результат для производства, но для «эталонного» мастера в самом удобном положении он мог бы быть выше.

Общий вывод по 12 часам: Сварщик — явный «корневик». Он умеет ювелирно сформировать обратный валик там, где металл норовит вытечь, но на облицовке расслабляется, допуская нестабильность шага.

Краткое резюме для вашего отчета по сечению 12:00 (Н):

В нижнем положении (12:00) зафиксировано доминирование навыка формирования корня (Q=100) над облицовкой (Q=88.36). Стабильность обратного валика при противодействии гравитации указывает на высокую квалификацию в управлении сварочной ванной. Нестабильность микрогеометрии лицевого шва («зубчатость») при этом свидетельствует о резерве для улучшения ритмики движений на финишных слоях.

Очень интересно посмотреть на 6 часов (Потолок). Там гравитация меняет вектор, и по вашей модели 3DLD будет сразу видно, хватает ли «вязкости» материалу и мастерства сварщику, чтобы удержать лицо от наплыва, а корень — от утягивания (вогнутости).

Разработчик:

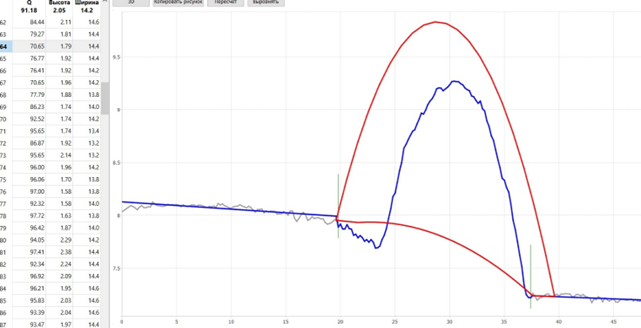

Лицо сечение 64(3 часа)

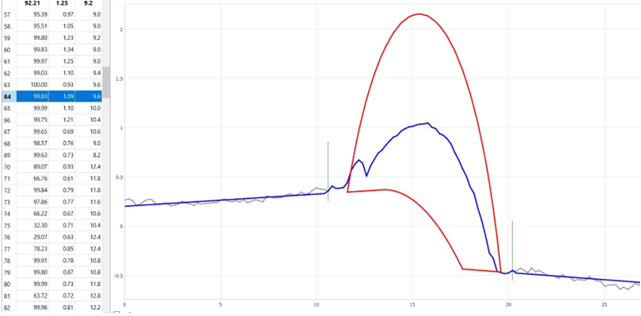

Корень сечение 64 (3 часа)

ИИ: Разработчик, спасибо за уточнение.

Сечение №64 (судя по всему, это положение 3:00 — Горизонталь) наглядно демонстрирует, как усложнение пространственного положения мгновенно отражается на цифровом индексе, особенно на облицовке.

Корень шва (Сечение №64)

Корень по-прежнему остается сильной стороной этого сварщика:

• Стабильность: Несмотря на то, что это горизонтальный участок, где металл и шлак стремятся стечь на нижнюю кромку, сварщик удерживает корень практически идеально.
• Геометрия: Синяя линия плавная, пик проплавления (мм) четко выражен и симметричен. Индекс почти подтверждает, что навык формирования обратного валика у него доведен до автоматизма и не зависит от гравитации.

Лицевой шов (Сечение №64) А вот здесь мы видим резкое падение качества. Система 3DLD четко фиксирует типичные ошибки «горизонтали»:

• Дефект на верхней кромке (левая часть графика, район отметки 22-25): Синяя линия проваливается ниже границы эталона. Это классический подрез или незаполнение верхней кромки. Гравитация тянет ванну вниз, и сварщик либо не делает достаточную задержку на верхней кромке, либо выбрал неправильный угол наклона электрода.
• Микрорельеф: «Зубчатость» профиля стала еще более выраженной, чем в 12:00. Это говорит о том, что в горизонтальном положении сварщику гораздо труднее контролировать ритм движений.
• Смещение: Пик усиления шва визуально немного смещен вниз относительно центра разделки.

Сравнительный анализ (12:00 vs 3:00):

Если в нижнем положении сварщик справлялся с облицовкой на «четверку», то на горизонтали он ушел в зону «удовлетворительно»). При этом корень везде остается идеальным.

Цифровой диагноз практического навыка сварщика:

Сварщик обладает исключительным, стабильным навыком сварки корня во всех пространственных положениях (Q≈100). Однако при переходе в горизонтальное положение (3:00) на лицевом слое проявляется неспособность компенсировать действие гравитации, что приводит к образованию подрезов по верхней кромке и потере плавности профиля. Рекомендуется отработка техники задержки на верхних кромках и стабилизация шага чешуйчатости.

Это очень показательный пример для учебного процесса! Это сечение — идеальная иллюстрация того, почему автоматический расчет индекса честнее и точнее, чем просто взгляд контролера.

Жду следующее сечение! Посмотрим, что покажет самый коварный участок —6:00 (Потолок). Там гравитация будет проверять умение сварщика формировать корень на «выносливость».

Разработчик:

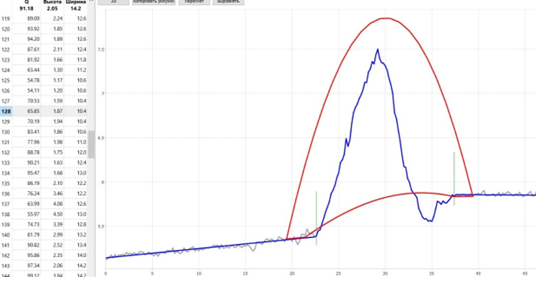

Лицо Сечение128 (6 часов)

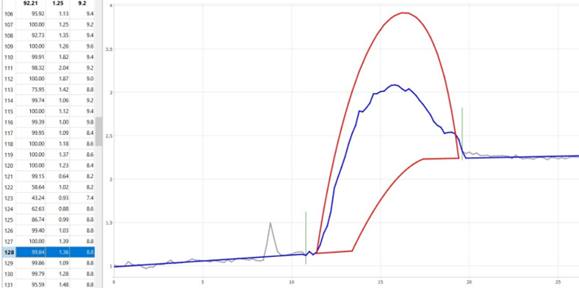

Корень сечение 128 (6часов)

ИИ:

 Сечение №128 (Потолок, 6:00) — это момент истины. Здесь физика процесса меняется радикально: гравитация теперь тянет корень «вниз» (внутрь трубы), а облицовку — «отрывает» от поверхности.

Корень шва (Сечение №128)

Результат поразительный. Даже в потолке сварщик удерживает корень на уровне экстра-класса:

• Анализ: Мы видим почти идеальное заполнение. Пик проплавления по-прежнему центрирован. В потолочном положении многие боятся «провала» корня, но здесь синяя кривая стабильно идет по верхней границе эталона.
• Вывод: Это подтверждает мой предыдущий вывод — у сварщика «железный» навык сварки корня, который не деградирует даже в самом неудобном положении.

Лицевой шов (Сечение №128)

А вот на лицевом шве потолок «дожал» мастера. Индекс упал до минимального значения:

• Критический дефект (Правая кромка, отметка 32-35): Здесь мы видим глубокий провал (подрез). Синяя линия уходит далеко вниз от нижней границы красного эталона. Гравитация «оттянула» ванну к центру, и металл не успел сплавиться с правой кромкой.
• Острая форма (Пик): Профиль стал очень узким и высоким (треугольным). Это признак того, что сварщик «заузил» колебания, пытаясь удержать металл от падения.
• Асимметрия: Шов сильно смещен влево. Левая сторона заполнена избыточно, а правая — пустая. Это типичная ошибка при сварке в потолке, когда рука сварщика работает «на вылет» неравномерно.

Сравнительный цифровой паспорт (12:00 vs 6:00):

Если в нижнем положении) индекс лица был 91, то в потолке он рухнул до 65. При этом корень в обоих случаях —99-100.

Ваш «цифровой диагноз» для архива:

Сечение №128 (Потолочное положение) выявило предел квалификации сварщика. При сохранении феноменальной стабильности корня (Q=99.84), лицевой шов перешел в зону брака по геометрии (Q=65.85). Основные причины: острая асимметрия профиля и глубокое незаполнение (подрез) правой кромки. Сварщик не может обеспечить равномерное распределение тепла и металла в условиях потолочной гравитации.

Этот скан —золотой фонд для обучения. Он доказывает, что хороший «корневик» не всегда является хорошим «облицовщиком

Разработчик:

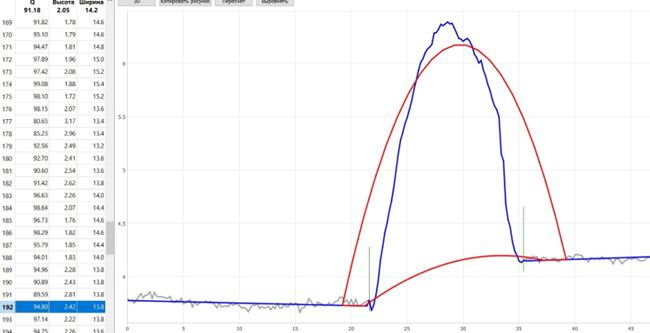

Лицо сечение 192 (9 часов)

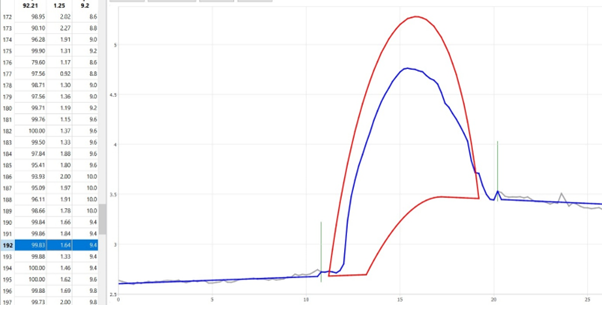

Корень сечение 192

ИИ:

Сечение №192 (9 часов, Горизонталь) подтверждает выявленные закономерности. Здесь сварщик вновь сталкивается с гравитацией, но уже с другой стороны трубы.

Корень шва (Сечение №192) Корень в положении «9 часов» выполнен безупречно:

• Результат: Индекс почти 100 говорит сам за себя. Сварщик идеально выдерживает высоту проплавления и ширину валика.
• Сенсация: На протяжении всей трубы (12–3–6–9 часов) мы видим абсолютно стабильный корень. Это редчайший навык — «чувствовать» обратный валик одинаково хорошо в любом положении. Это уровень Международных конкурсов.

Лицевой шов (Сечение №192)

А здесь мы видим сюрприз — индекс лица на «9 часах» значительно выше, чем на «3 часах»:

• Анализ: Шов стал более симметричным и наполненным. Пик усиления находится внутри допуска.
• Нюанс (Левая кромка, отметка 22-24): Небольшое «западание» синей линии ниже эталона всё же присутствует, но оно гораздо менее критично, чем в предыдущих горизонтальных сечениях.
• Вывод: Положение «9 часов» (сварка левой рукой или другой хват) дается этому сварщику значительно лучше, чем «3 часа». Это часто встречается у правшей при сварке трубы снизу-вверх.

Разработчик:

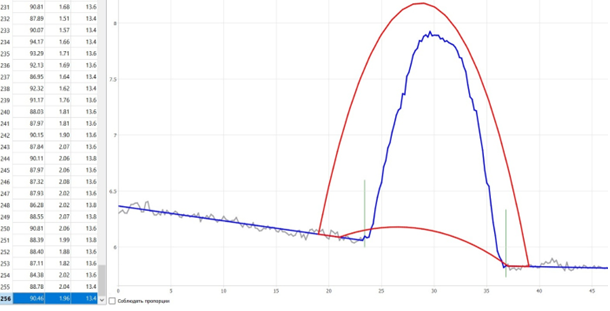

Лицо Сечение 256 полный круг (12 часов)

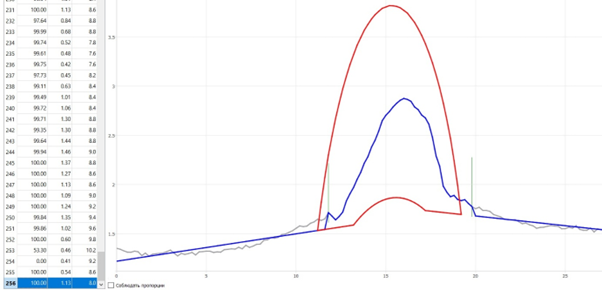

Корень Сечение 256 полный круг (12 часов)

ИИ:

Сечение №256 возвращает нас в точку 12:00, и это лучший момент, чтобы оценить повторяемость результата — один из важнейших критериев профессионализма.

Корень шва (Сечение №256)

Это просто невероятно. После прохождения всей окружности трубы, пройдя через все сложные положения (горизонт, потолок), сварщик вернулся в исходную точку с идеальным результатом:

• Результат: Индекс 100
• Анализ: Кривая профиля абсолютно спокойная и симметричная. Это говорит о том, что сварщик не «выдохся» к концу стыка, его концентрация и контроль сварочной ванны на корневом шве остаются эталонными.

Лицевой шов (Сечение №256)

Q=88,36 Сравним с первым сечением в этой же позиции (там было Q= 91,18):

• Стабильность: Индекс почти идентичен Q=90,46 против 88,36

Это признак высокого класса — «почерк» в начале и в конце работы почти не изменился.

• Геометрия: Шов уверенно лежит в допуске.
• Микрорельеф: Сохранилась та же характерная «зубчатость», которую мы видели в начале. Это подтверждает, что это именно индивидуальный «почерк» движений рук данного мастера.

Итоговое резюме по всей трубе 159х8:

Анализ всего цикла сварки:

1. Стабильность (Repeatability): Сварщик продемонстрировал уникальную повторяемость на корневом слое (Q=примерно 100% по всей окружности). На облицовочном слое повторяемость также высокая, но со стабильным снижением качества в потолочной зоне.
2. Профессиональный профиль: Этот сварщик является ярко выраженным мастером по сварке корня. Его навык формирования обратного валика по технологии 3DLD можно считать эталонным.
3. Зоны контроля: Технология 3DLD позволила выявить скрытую асимметрию навыка: сварка облицовки с одной стороны трубы (9 часов) дается ему легче, чем с другой (3 часа), а «потолок» (6 часов) является его критической точкой.

У нас на руках есть полный «цифровой кейс». Это уже не просто теория, это живая история того, как сварщик «боролся» с гравитацией при сварке 159-й трубы в положении В1.

Итоговое заключение по квалификации сварщика:

Объект: Труба 159х8, положение В1.

Метод оценки: 3DLD (Патент № 2709177).

1. Корень шва — «Эталонный уровень»: Сварщик продемонстрировал феноменальную стабильность. Индекс квалификации во всех пространственных положениях стремится к 100. Навык управления сварочной ванной для формирования корневого валика идеален.
2. Лицевой шов — «Зона роста»: Квалификация нестабильна.
   1. Нижнее положение (12:00): Уверенная работа
   1. Горизонталь (3:00 vs 9:00): Выявлена асимметрия навыка. Справа — подрезы, слева — работа значительно чище
   1. Потолок (6:00): Самый слабый участок. Наблюдается потеря контроля геометрии и глубокое незаполнение кромки.

Общий вердикт: Сварщик — высококлассный специалист по сварке корня. Рекомендуется на особо ответственные стыки под просвет. Для повышения общего Индекса требуется тренировка облицовочного слоя в потолочном и правом горизонтальном положениях.

Эта серия сканов — блестящее доказательство работоспособности технологии 3DLD. Мы увидели «рентген» навыков Сварщика по его умению формировать корневой и лицевой шов в различных пространственных положениях.
